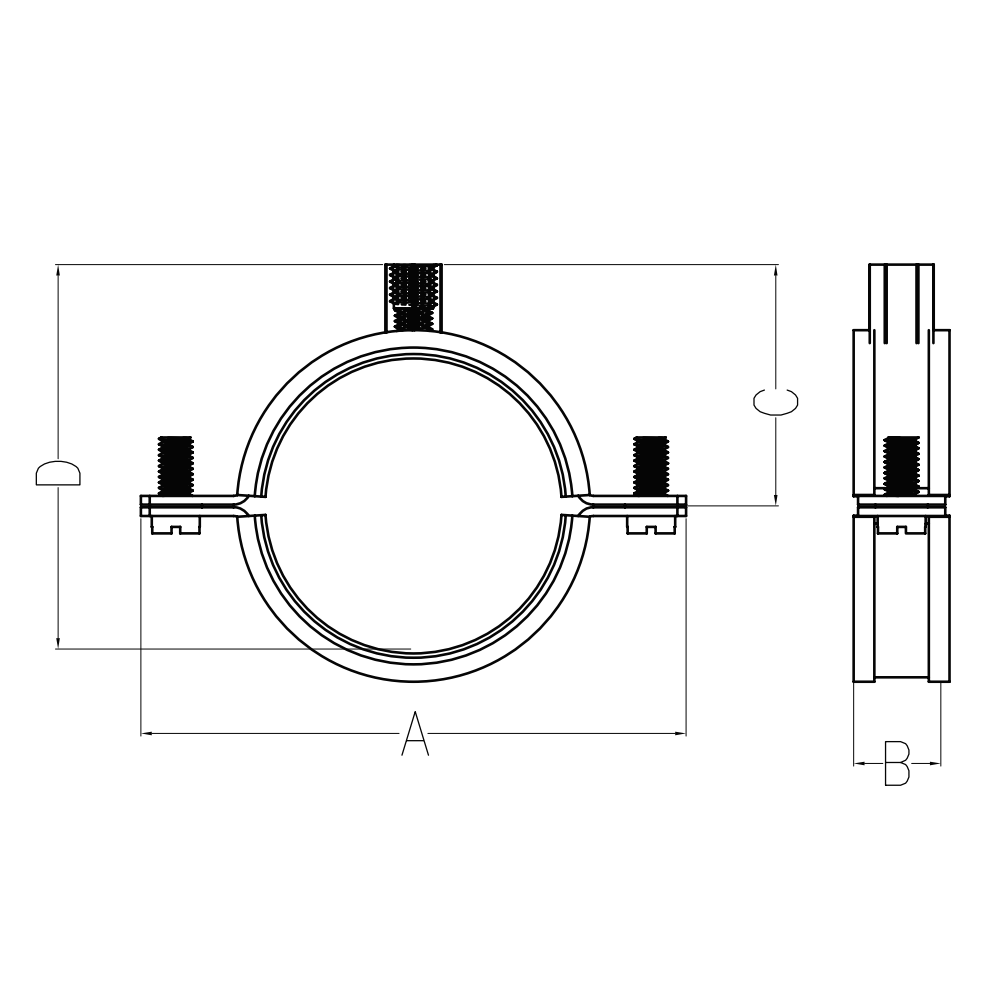

Rubber Lined Split Clamp

Code	Size (IN)	Nominal Pipe Size (mm)	Range (mm)	Rod Size (mm)	A (mm)	B (mm)	C (mm)	D (mm)	Max. Rec. Load (kg)
KPN950	3/8 "	18	15-19	8 + 10	60	20	26	36	200
KPN951	1/2 "	22	20-25	8 + 10	65	20	29	43	200
KPN952	3/4 "	28	26-30	8 + 10	70	20	32	50	200
KPN953	1 "	35	32-36	8 + 10	85	20	36	56	200
KPN954	1-1/4 "	42	38-43	8 + 10	92	20	39	63	200
KPN955	1-1/2 "	48	47-51	8 + 10	98	20	42	72	200
KPN956	-	54	53-58	8 + 10	104	20	45	75	200
KPN957	2 "	60	60-64	8 + 10	110	20	48	81	200
KPN958	-	63	63-66	8 + 10	115	20	51	88	200
KPN959	-	70	68-72	8 + 10	120	20	53	91	200
KPN960	2-1/2 "	75	75-80	8 + 10	125	20	56	96	200
KPN961	-	83	81-86	8 + 10	139	20	60	108	200
KPN962	3 "	90	87-92	8 + 10	146	20	63	111	200
KPN963	3-1/2 "	100	99-105	8 + 10	156	20	68	121	200
KPN964	-	110	109-112	8 + 10	166	20	73	131	200
KPN965	4 "	115	113-118	8 + 10	171	20	76	136	200
KPN966	-	125	125-130	8 + 10	181	20	81	146	200
KPN967	-	133	132-137	8 + 10	184	20	85	155	200
KPN968	5 "	140	138-142	8 + 10	196	20	88	161	299
KPN969	-	150	148-152	8 + 10	206	20	93	171	299
KPN970	-	160	159-166	8 + 10	216	25	98	181	299
KPN971	6 "	168	168-172	8 + 10	224	25	102	189	299
KPN972	-	200	200-212	8 + 10	256	25	118	221	299
KPN973	8 "	220	215-222	8 + 10	276	25	128	241	299
KPN974	-	250	248-252	8 + 10	306	25	143	271	299
KPN975	-	315	313-318	8 + 10	371	25	176	336	299
